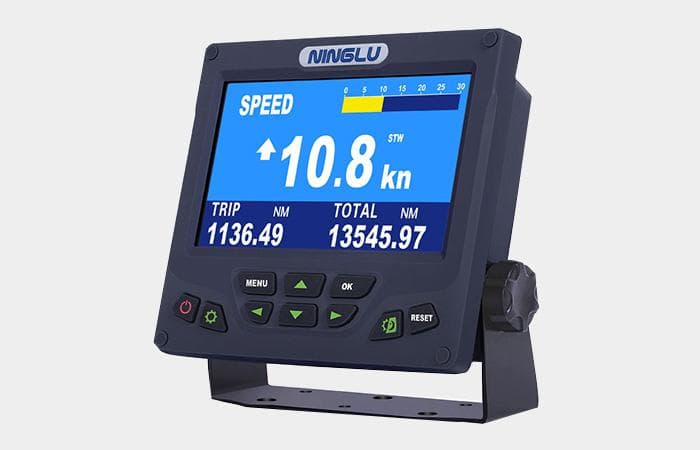

스피드 로그 (Speed Log)
선박의 속도와 거리를 측정해 항해의 안전성과 효율성을 좌우하는 핵심 장비입니다
Speed Log란 무엇인가?
Speed Log는 선박이 이동하는 속도와 거리를 측정하는 장치로, 항해 중 선박의 위치를 추정하고 항적을 관리하는 데 핵심적인 역할을 합니다. 국제해사기구(IMO) 규정에서도 속도 및 거리 측정 기능은 필수 요소로 요구됩니다. GPS와 함께 사용될 경우 선박의 운동 상태를 더욱 정밀하게 분석할 수 있습니다.
주요 역할
- 속도 측정: 선박이 해수 기준으로 얼마나 빠르게 이동하는지 실시간 계산
- 항적 및 거리 기록: 누적 이동 거리 및 항해 이력 데이터 생성
- 항해 장비 연동: 레이더, 자동조타장치, ECDIS, 연료 최적화 시스템 등에 속도·거리 정보 제공
측정 방식
1. 도플러 로그 (Doppler Log)
초음파를 해저 또는 수층에 발사한 뒤, 반사파의 도플러 주파수 변화를 이용하여 속도를 계산합니다. 정확도가 높고 해저 추적(Bottom Track)·수층 추적(Water Track)이 가능하지만 수심 및 해양 환경에 영향을 받습니다. 상업 운송 선박, 해양 조사선, 해양 플랜트에서 주로 활용됩니다.
2. 전자기 로그 (Electromagnetic Log)
해수의 전도성을 이용한 전자기 유도(패러데이 법칙)를 기반으로 속도를 측정합니다. 구조가 단순해 유지보수가 쉽고 저속에서도 안정적이며 비교적 경제적입니다. 소형 선박, 연안 항해, 내수면(호수·하천)에서 활용됩니다.
3. GPS 로그 (Satellite Speed Log)
위성 신호를 이용해 선박의 위치 변화를 계산하고 속도를 산출합니다. 전 지구적 범위에서 사용 가능하고 위치 정확도가 매우 높지만, 해류·외력의 영향이 포함된 속도가 산출됩니다.
SOG vs STW
측정 방식 비교
| 종류 | 원리 | 특징 | 활용 |
|---|---|---|---|
| 도플러 로그 | 초음파를 해저나 수괴에 발사 후 반사파의 도플러 주파수 차이를 이용 | 정확도 높음, 해양 환경에 적합 | 상업 운송, 해양 탐사 |
| 전자기 로그 (EM Log) | 해수의 전도성을 이용해 전자기 유도 원리로 속도 측정 | 구조 단순, 유지보수 용이 | 다양한 수역(바다·호수) |
| GPS 로그 (Satellite Speed Log) | GPS 위성 신호로 위치·속도 계산 | 전 지구적 범위, 고정밀 | 장거리 항해, 재난 추적 |

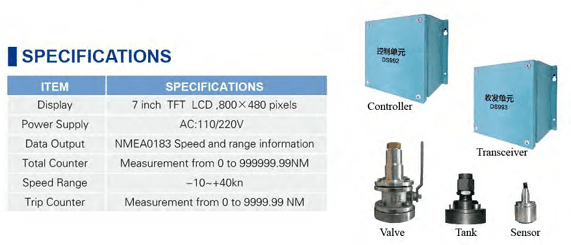

제품 사양 및 구성 장비
| 항목 | 사양 |
|---|---|
| 디스플레이 | 7 inch TFT LCD, 800×480 pixels |
| 전원 | AC 110/220V |
| 데이터 출력 | NMEA0183 (속도 및 거리 정보) |
| Total Counter | 0 ~ 999999.99NM 측정 |
| Speed Range | -10 ~ +40kn |
| Trip Counter | 0 ~ 9999.99NM 측정 |
제어부(Controller, DS992)와 송수신부(Transceiver, DS993)를 중심으로 선체에 장착되는 Valve, Tank, Sensor로 구성됩니다.
